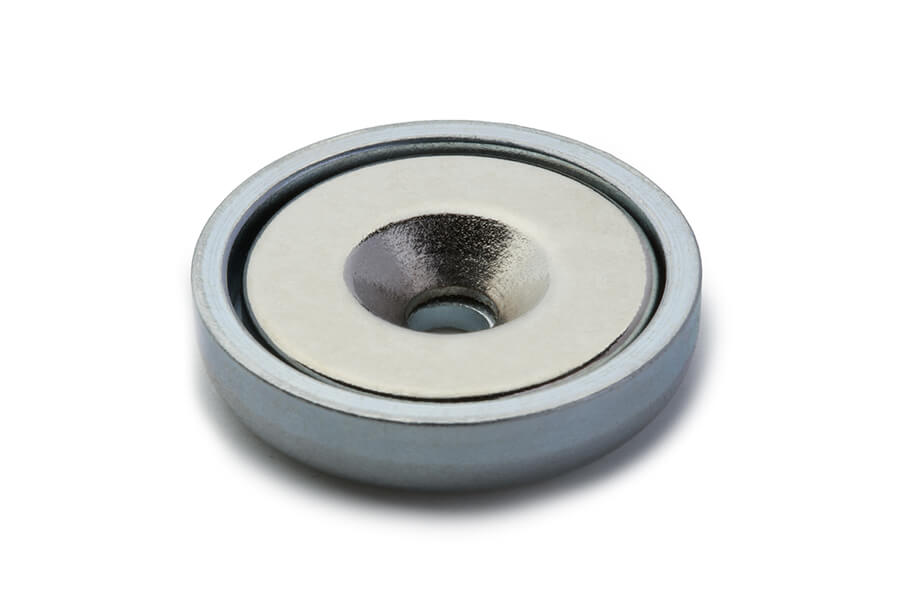

キャップマグネット

キャップはヨーク(継鉄)とも呼ばれます。

ヨークの詳細は「ヨークについて」をご参照下さい。

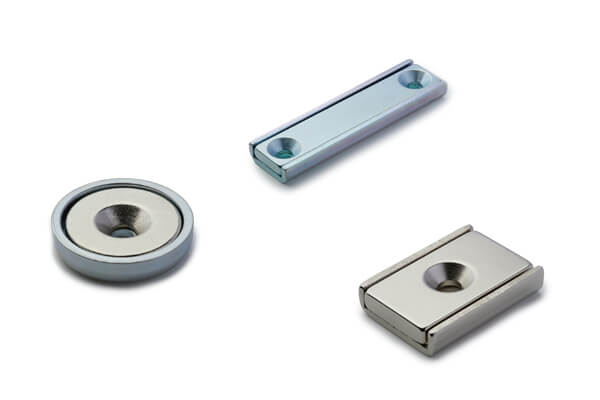

ネオジム&サマコバキャップ付

ネオジム&サマコバキャップ付

キャップを付けることにより、吸着力が大幅にアップします。

特徴

  • キャップのない磁石に比べ、吸着力が2~4倍高い。
  • 機械的な衝撃に弱いサマリウムコバルト磁石の耐衝撃性が向上。
  • 皿穴付き、ネジ穴付きがある。

主な用途

吸着用

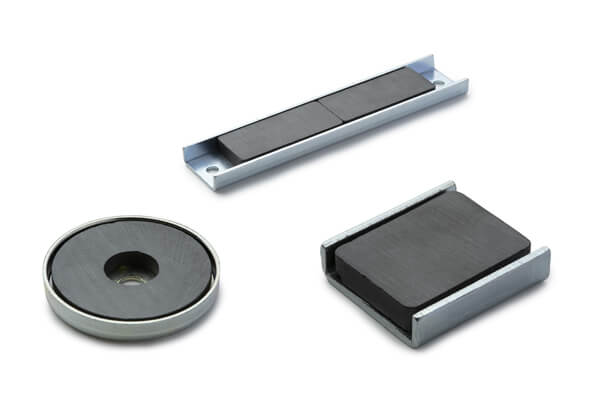

フェライトキャップ付

フェライトキャップ付

特徴

  • キャップのない磁石に比べ、吸着力が5~10倍高い。
  • 機械的な衝撃に弱いフェライト磁石の耐衝撃性が向上。
  • 穴付き、粘着テープ付きがある。

主な用途

吸着用

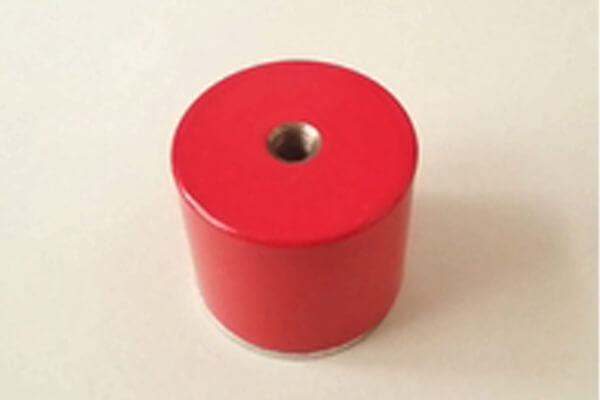

アルニコポットマグネット

アルニコ磁石に金属キャップを取り付けた製品です。

アルニコポットマグネットの寸法

アルニコポットマグネット

品番D×H [外径×高さ]M吸着力
mmkgf
AF-21R21φ×19M6×53.5
AF-27R27φ×25.4M6×56.0
AF-35R35φ×30M6×1020.0

吸着力は全て受板が1.6tの場合の参考値
(イマダ製デジタルフォースゲージにて測定)
※赤塗装、キーパー付

特徴

磁力が一定方向に集中するため、アルニコ磁石の衝撃による減磁をカバーする。

鉄板・ステンレス(SUS430)

鉄板 ステンレス SUS430

磁石の吸着用として、鉄板やステンレス(SUS430)を取り扱っております。
また、お客様のご要望に合わせた様々な形状の加工及び鍍金、塗装等の表面処理も承っております。

特徴

  • 様々な形状加工と表面処理
  • 磁石と鉄板を組み合わせて吸着力アップ
  • 鉄板の採用によりコストダウンが実現

鉄板

φ15x1 φ15 x 1
20x20x0.6 20 x 20 x 0.6
60x52x0.8 60 x 52 x 0.8

ステンレス(SUS430)

SUS430

※特注品も承っております。別途、ご相談下さい。

注)製品は予告無く変更する場合があります。
